Popis
Modifikácia spočívala v akustických meraniach, následnej simulácii a novom návrhu pasívnej výhybky. Dôraz bol kladený na vyrovnanú frekvenčnú charakteristikú v osi aj mimo nej.
Spoločne s akustickým zladením na posluchovej strane, pretože, vyrovnaná frekvenčná charakteristika ešte sama o sebe nezaručuje že celkový prejav bude koherentný, blížiaci sa jednopásmovému prevedeniu.

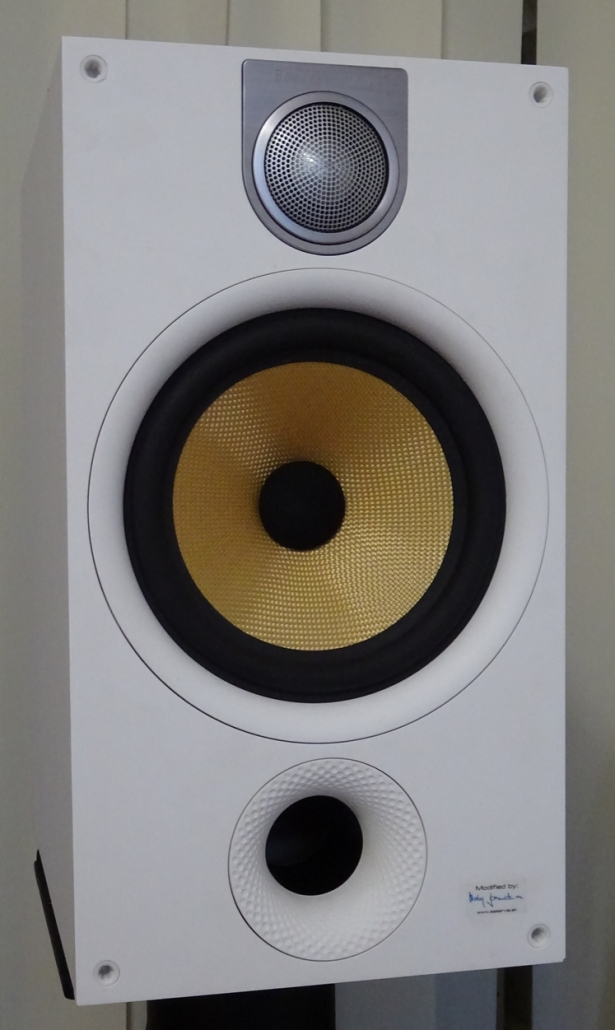

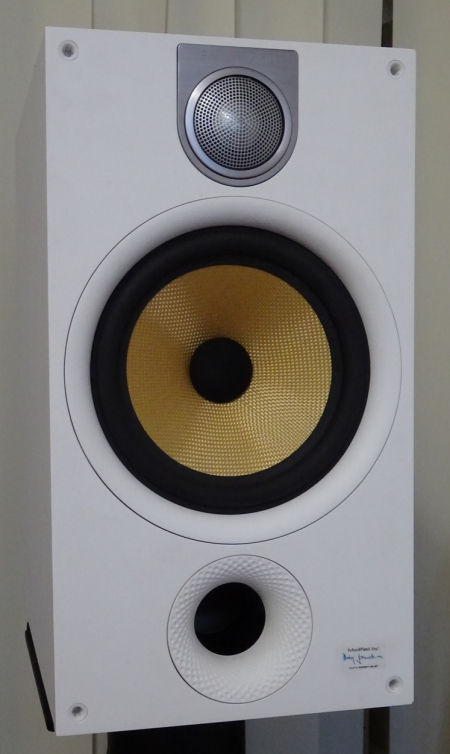

Vzhľadom na nemožnosť výmeny pôvodných reproduktorov a nutnosť pracovať s komponentmi danými od výrobcu išlo o náročný proces. Výsledný prejav reproduktorov B&W 685 S2 je vyrovnaný, pokojný a muzikálny, bez únavy pri dlhodobom počúvaní.

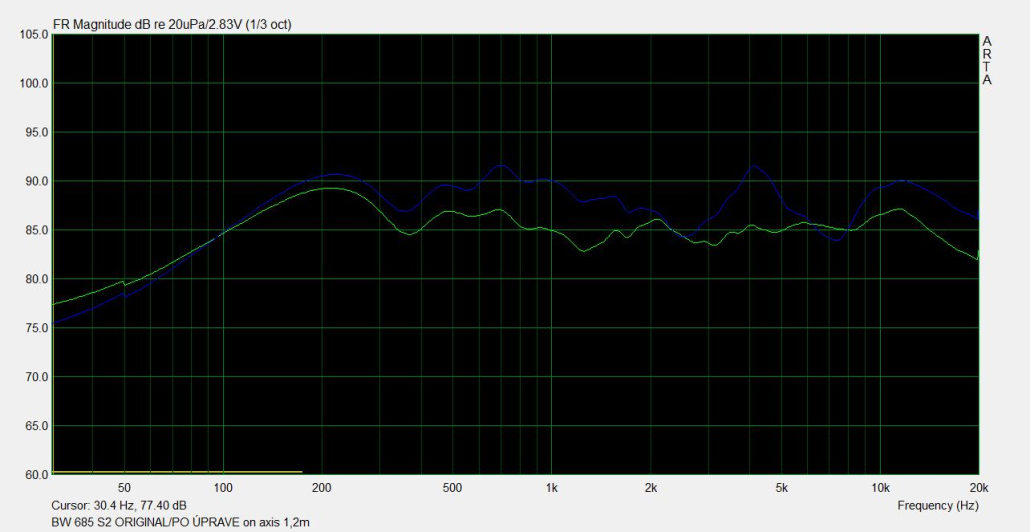

Merania sú platné od 300 Hz, realizované vo vzdialenosti 1,2 m v osi vysokotónového reproduktora v bežnej miestnosti. Prvý graf zobrazuje priame porovnanie osovej frekvenčnej charakteristiky v pôvodnom stave (modrá krivka) a po úprave (žltozelená krivka). Pri pôvodnom zapojení je viditeľné prevýšenie v pásme 600 Hz – 1 kHz a výrazný hrb okolo 4,5 kHz. Nová charakteristika je výrazne lineárnejšia, s potlačeným hrbom na 4,5 kHz a vyrovnaným priebehom až do najvyšších kmitočtov.

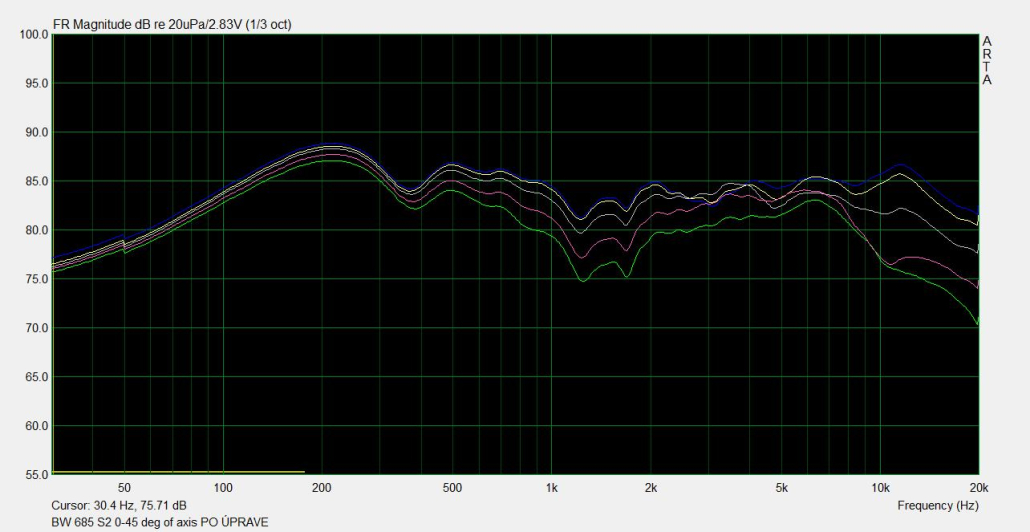

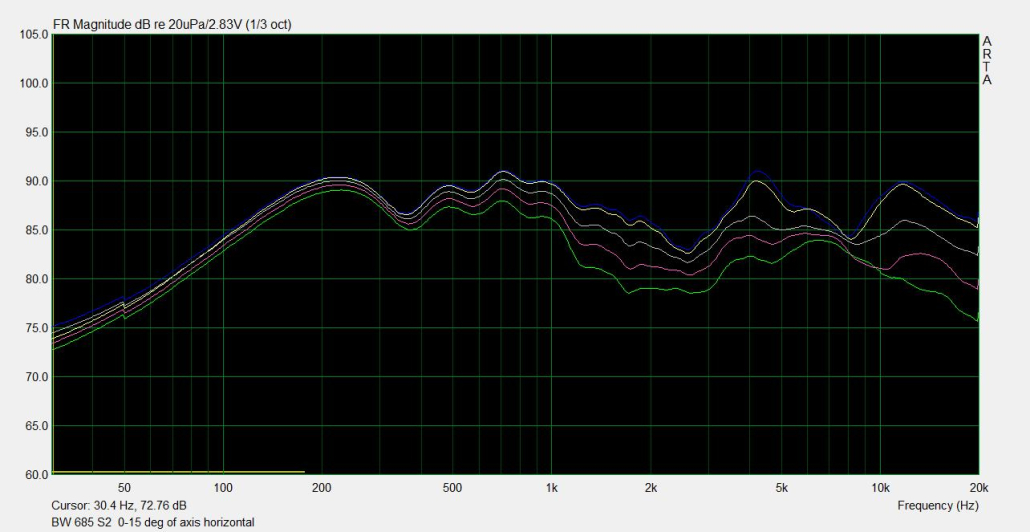

Ďalšie grafy zobrazujú horizontálne smerové charakteristiky (mimoosové merania). Pôvodné prevedenie (0–15°) vykazovalo značnú nevyrovnanosť v pásme 1 kHz až 15 kHz s peakmi na 4,5 kHz a 12–15 kHz. Sada meraní po úpravách (0–45°) ukazuje, že aj pri väčších odchýlkach od osi je pokles prirodzený a plynulý.
Hoci je v pásme 1,2 kHz až 1,8 kHz viditeľný mierny prepad (spôsobený vlastnosťami samotného stredobasového meniča), prechod medzi stredobasovým a vysokotónovým reproduktorom je plynulý, bez ostrých nárastov. Výškový reproduktor nebol smerovaný do nižších frekvencií kvôli zamedzeniu skreslenia a nadmernej mechanickej výchylke.
Komentár zákazníka.
Pôvodne hrali spodky plechovo.
Po priamom porovnaní s podobnými 684s2,výšková časť bola v poriadku,ale basom chýba plnosť.
Tiež soundstage,dynamika a priestor,sú priškrtené bez života ako pod dekou.
Po úpravách som sa konečne dostal k zapojeniu.
Úprava sa vydarila,zvuk si užívam.
Dokonca som stiahol trochu basy.
Bolo ich až až,aj keď používam striebrené Qed signature revelation/Qed reference audio 40i.
Dokonca by som povedal,že hrajú viac punchy,sústredenejšie ako stĺpy 684s2.
Za mňa spokojnosť.
Ešte raz ďakujem za skvelú prácu.
